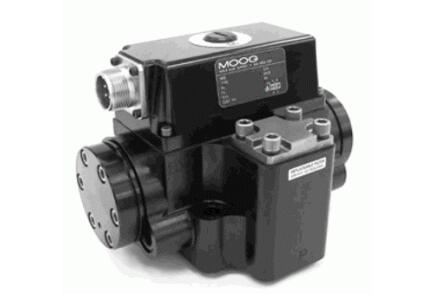

伺服閥

伺服閥有何工作原理

伺服閥是一個力矩馬達和二級液壓放大及機械反饋系統組成（如圖所示）。一級液壓放大是雙噴嘴和擋板系統；二級放大是滑閥系統，其原理如下：

當有電氣信號由伺服放大器輸入時，則力矩馬達中的電磁鐵間的銜鐵上的線圈中就有電流通過，并產生一個磁場，在兩旁的磁鐵作用下，產生一個旋轉力矩，銜鐵旋轉，同時帶動與之相連的擋板轉動，此擋板伸到兩個噴嘴中間。在正常穩定工況時，擋板兩側與噴嘴的距離相等。
